Решение оптимизационных задач средствами EXCEL



Симплексный метод решения задачи линейного программирования


Для решения ЗЛП существует универсальный метод  – метод последовательного улучшения плана или симплекс-метод, который состоит из двух вычислительных процедур: симплекс-метода с естественным базисом и симплекс-метода с искусственным базисом (М-метод).

Выбор конкретной вычислительной процедуры осуществляется после приведения исходной ЗЛП к каноническому виду (КЗЛП):



В теории линейного программирования (ЛП) показано, что оптимальное решение ЗЛП связано с угловыми (крайними) точками многогранника решений, которым отвечают опорные планы (неотрицательные базисные решения системы уравнений КЗЛП). Каждый из опорных планов определяется системой m линейно независимых  векторов, содержащихся в данной системе из n векторов  А1, А2,…, Аn. Верхняя граница количества опорных планов, содержащихся в данной задаче, определяется числом сочетаний Сnm.

Задача 3. Получить решение по модели задачи об оптимальном использовании ограниченных ресурсов (решить ЗЛП):





Приведем задачу к каноническому виду путем введения дополнительных переменных  x 3   и x4:





Найдем все опорные планы КЗЛП. Используя метод Жордана-Гаусса выписываем все базисные решения системы уравнений:



Последовательно будем иметь:



Х1

= (0,0,300,150);      Х2= (150,0,150,0);     Х3= (0,150,-150,0);       Х4= (75,75,0,0); Х5= (300,0,0,-150);    Х6= (0,100,0,50).

Среди этих базисных решений четыре опорных:

Х1

= (0,0,300,150);       Х2= (150,0,150,0);          Х4= (75,75,0,0);      Х6= (0,100,0,50).

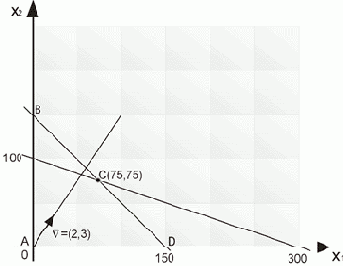

Указанным опорным планам на рис.5 отвечают соответственно следующие угловые точки и значения ЦФ в них:

А(0,0) и f(0,0)=0; Д(150,0) и f(150,0)=300; С(75,75) и f(75,75)=375; В(0,100) и f(0,100)=300.

Согласно теории ЛП оптимальное решение содержится среди опорных планов.

Рис.5

Таким образом, максимальное значение, равное 375, целевая функция f (x1,x2) достигает на опорном плане Х4= (75,75,0,0), т.е. оптимальное решение рассматриваемой ЗЛП:  x1  = 75,  x2 = 75.


Понятно, что при больших m и n найти оптимальный план, перебирая указанным выше способом (прямым перебором) все опорные ЗЛП весьма трудно. Поэтому необходимо иметь схему, позволяющую осуществлять упорядоченный переход от одного опорного плана к другому. Такой схемой является симплексный метод.

Симплекс-метод с естественным базисом

Для применения симплекс-метода с естественным базисом КЗЛП должна содержать единичную подматрицу размером mxm – в этом случае очевиден начальный опорный план (неотрицательное базисное решение системы ограничений КЗЛП).

Для определенности предположим, что первые  m векторов матрицы системы уравнений составляют единичную матрицу. Тогда первоначальный опорный план очевиден  – (b1, b2 ,…, bm ,0,…,0).

Проверка на оптимальность опорного плана проходит с помощью признака оптимальности, переход к другому опорному плану проводится с помощью преобразований Жордана-Гаусса при использовании математического признака оптимальности. Полученный опорный план снова проверяется на оптимальность и так далее. Процесс заканчивается за конечное число шагов, причем на последнем шаге либо выявляется неразрешимость задачи (конечного оптимума нет), либо получается оптимальный опорный план и соответствующее ему оптимальное значение ЦФ.

Математический признак оптимальности состоит из следующих двух теорем:

1.      Если для всех векторов А1, А2,…, Аn выполняется условие


  где
,

то полученный опорный план является оптимальным.

2.      Если для некоторого вектора, не входящего в базис, выполняется условие
, то можно получить новый опорный план, для которого значение ЦФ будет больше исходного, при этом могут быть два случая:

-          если все компоненты вектора, подлежащего вводу в базис, неположительны, то ЗЛП не имеет решения (конечного оптимума нет);

-          если имеется хотя бы одна положительная  компонента у вектора, подлежащего вводу в базис, то можно получить новый опорный план.



На основании признака оптимальности в базис вводится вектор Ак , давший минимальную отрицательную величину симплекс разности:




Чтобы выполнялось условие неотрицательности значений опорного плана, выводится из базиса вектор Аr, который дает минимальное положительное оценочное отношение




Строка Аr

называется направляющей, столбец Ак и элемент ar к – направляющими.

Элементы направляющей строки в новой симплекс-таблице вычисляются по формулам:




 а элементы  i-й  строки – по формулам:




Значения нового опорного плана рассчитываются по формулам:


 для  i = r ;


Процесс решения продолжают либо до получения оптимального плана, либо до установления неограниченности ЦФ. Если среди симплекс-разностей (оценок) оптимального плана нулевые только оценки, соответствующие базисным векторам, то это говорит о единственности оптимального плана. Если же нулевая оценка соответствует вектору, не входящему, то в общем случае это означает, что оптимальный план не единственный.

Примечание. Для использования приведенной процедуры к минимизации линейной функции  f (x1,x2,…, xn) следует искать максимум  - f (x1,x2,…, xn), затем полученный максимум взять с противоположным знаком. Оптимальное решение то же.

Пример.

Получить решение по модели:



Эта задача (модель) линейного программирования, приведем ее к каноническому виду путем введения дополнительных переменных  x 3   и x4:




КЗЛП имеет необходимое число единичных столбцов, т.е. обладает очевидным начальным опорным планом (0,0,300,150). Решение осуществляется симплекс-методом с естественным базисом с оформлением расчетов в симплекс-таблицах:

Номер




В

2

3

0

0

симплекс-

Базис

план









Q

таблицы



А3

0

300

1

3

1

0

100

0

А4

0

150

1

1

0

1

150

f(x)

0

-2

-3

0

0



А2

3

100

1/3

1

1/3

0

300

I

А4

0

50

2/3

0

-1/3

1

75

f(x)

300

-1

0

1

0



А2

3

75

0

1

1/2

-1/2

II

А1

2

75

1

0

-1/2

3/2

f(x)

375

0

0

1/2

3/2



В симплекс-таблице II получен оптимальный опорный план,  поскольку все симплекс-разности (оценки)
j. Оптимальные значения переменных равны: x1*=75,  x2* =75 (основные переменные), x3*  =0, x4*  =0 (дополнительные переменные). Максимальное значение целевой функции равно 375.

Таким образом, в рассмотренной выше задаче об оптимальном использовании ограниченных ресурсов, оптимальная производственная программа состоит в выпуске 75ед. изделий первого вида и 75ед. изделий второго вида. С этой программой связана максимальная выручка от реализации готовой продукции – 375 у.е.
